Программа оформления технической документации
Запросить счёт для юридического лица можно также отправив запрос на email: sales@normasoft.com.
Для кого подходит
Как поможет проектировщику
Возможности
01
Автоматизирует заполнение основных надписей (штампов)
02
Формирует различные перечни листов/документов тома (ведомость рабочих чертежей основного комплекта, ведомость ссылочных и прилагаемых документов, ведомость документов основного комплекта, содержание тома)
03
Упрощает доступ к выполненной ранее документации в организациях без СЭД (систем электронного документооборота)
Мы знаем о чем вы беспокоитесь
Проблема |
Решение |
Сложность и трудоемкость заполнения основных надписей (штампов)
|
Автоматизация заполнения основных надписей
|
Непоследовательное ведение документации
|
Единая база данных для ведения документации
|
Необходимость формирования множества перечней документов
|
Автоматическое формирование перечней документов
|
Трудности с печатью и подготовкой документации к сдаче
|
Упрощение процесса печати и подготовки документации
|
Проблема
Сложность и трудоемкость заполнения основных надписей (штампов)
- Заполнение основных надписей вручную требует значительных временных затрат и повышает риск ошибок.
- Различные требования к оформлению документов в разных проектах усложняют процесс.
Решение
Автоматизация заполнения основных надписей
- Программа «Реквизитор» позволяет автоматизировать процесс заполнения основных надписей, значительно сокращая время и снижая вероятность ошибок.
- Индивидуальная настройка граф основной надписи для каждого листа/документа.
Проблема
Непоследовательное ведение документации
- Отсутствие единой системы для хранения и управления проектной документацией приводит к несоответствиям и дублированию информации.
- Трудности с поиском и использованием ранее выполненной документации.
Решение
Единая база данных для ведения документации
- Ведение базы данных выпускаемой документации с хранением всех параметров основных надписей обеспечивает точность и консистентность данных.
- Упрощенный доступ к выполненной ранее документации позволяет быстро находить и использовать необходимые данные.
Проблема
Необходимость формирования множества перечней документов
- Формирование перечней вручную занимает много времени и подвержено ошибкам.
- Различные типы перечней требуют индивидуального подхода и настройки.
Решение
Автоматическое формирование перечней документов
- Программа автоматически формирует различные перечни (содержание тома, ведомость рабочих чертежей и т.д.), что экономит время и минимизирует ошибки.
- Возможность настройки и редактирования перечней в текстовом или графическом редакторе.
Проблема
Трудности с печатью и подготовкой документации к сдаче
- Печать и подготовка документации вручную требуют значительных усилий и времени.
- Несоответствие форматов и параметров печати может привести к дополнительным затратам на исправление ошибок.
Решение
Упрощение процесса печати и подготовки документации
- Печать документации через встроенный pdf-принтер, настройка параметров печати.
- Возможность печати готовой документации или отдельных листов/документов с учетом всех форматов и параметров.
Режимы работы программы
Упрощенный режим
Редактирование текста
Указанные на рисунке кнопки со стрелками позволяют увеличить или уменьшить растяжение текста прямо из окна программы. Число справа от стрелок указывает на высоту шрифта при печати.
Графы 1-4 основной надписи могут настраиваться индивидуально, графы с датами получают одинаковые настройки.
После заполнения необходимых ячеек формы и задания им требуемых параметров достаточно нажать кнопку «Обновить» для внесения необходимых изменений.
Варианты обновления штампов
- Обновить все поля позволяет обновить все заполненные и незаполненные графы; применяется для заполнения штампов одиночных чертежей;
- Обновить все, кроме указанных позволяет обновить графы, заполняемые одинаково в пределах тома;
- Обновить только заполненные поля позволяет обновить отдельные общие для всех графы основной надписи, не меняя при этом текст в остальных графах;
- Обновить по шаблону эквивалентен режиму обновить все, кроме указанных; при этом текстовые значения берутся из шаблонного штампа с теми значениями высоты и коэффициента сжатия, которые заданы шаблонному штампу.
При установке флагов блокирования обновления отдельных граф указанные графы дополнительно выделяются в форме серым цветом (см. изображения на трех предыдущих листах).
Основной режим
Панель работы с деревом объектов
Панель работы с деревом объектов содержит следующие инструменты:

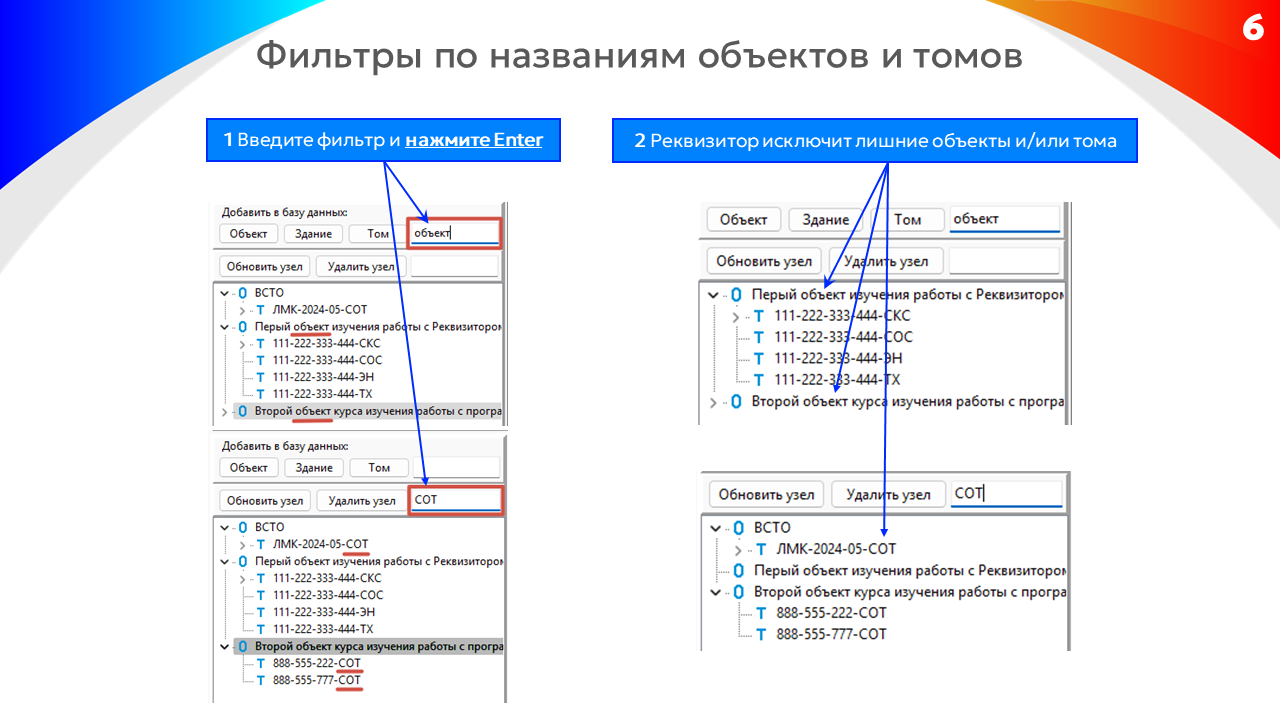

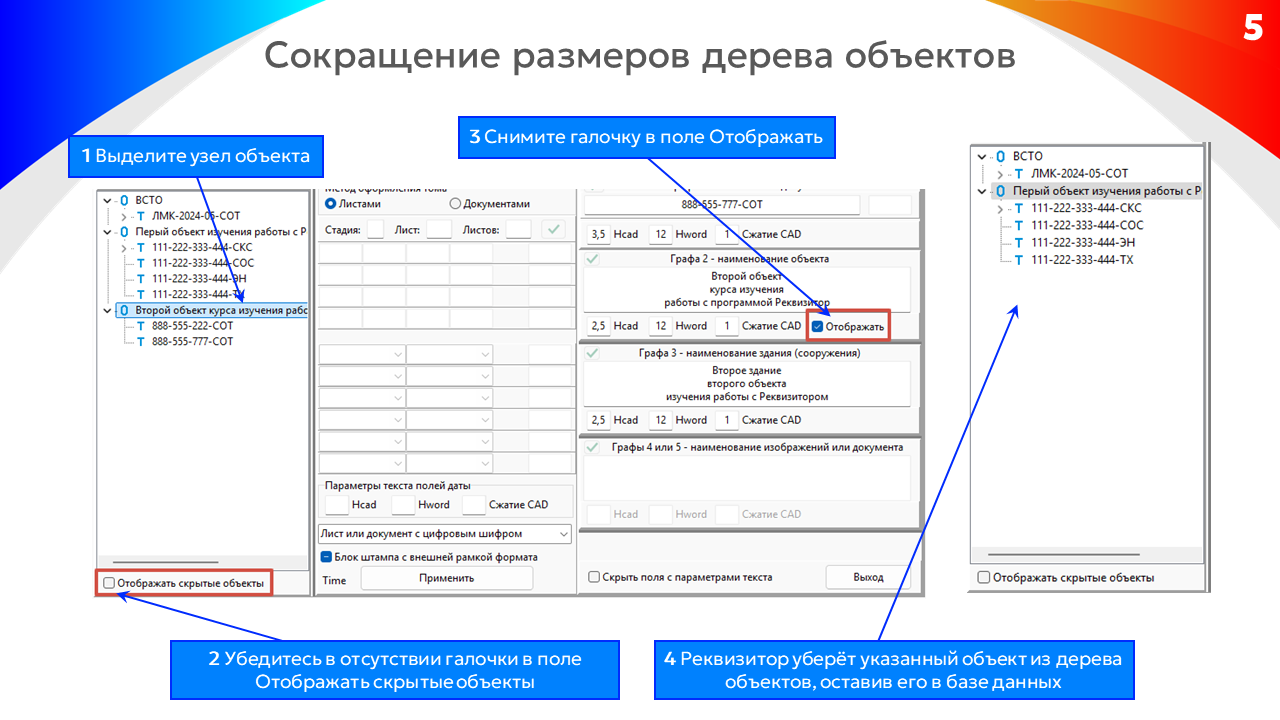

- Переключатель «отображать элементы» позволяет показать все имеющиеся в базе данных объекты проектирования или скрыть лишние объекты, работа с которыми в настоящий момент не ведётся;
- Группа кнопок со знаками «+» позволяет добавлять в дерево объекты и тома, а также привязывать к объекту здания и сооружения;
- Группа кнопок со знаками – позволяет удалять из базы данных сведения об объектах, зданиях и томах вместе со всеми подчинёнными им структурными элементами;
- Кнопки панели «обновить» служат для обновления всего объекта, тома или отдельного чертежа;
- Узлы объектов, томов в пределах объекта, чертежей в пределах тома можно перемещать при помощи мыши. Для этого необходимо нажать левую кнопку мыши над наименованием узла и переместить узел на новое место, удерживая кнопку зажатой. После перемещения и отпускания кнопки программа перестроит дерево объектов, при необходимости изменив нумерацию листов или обозначения документов.
Редактирование текста
Основной режим на вкладке формирование тома позволяет в одном окне вести реестр объектов проектирования, томов документации, входящих в том листов и документов, выполненных в текстовом и графических редакторах, а также управлять текстовыми параметрами граф основной надписи, настраивая их индивидуально для каждого отдельного листа или документа.
Заданные в форме текстовые значения и их параметры автоматически вносятся программой в чертежи по нажатию одной из кнопок панели «обновить».
Дерево объектов
Для формирования дерева объектов используются следующие кнопки и переключатели:
- переключатель «Варианты добавления» чертежей на 4 положения: с указанием штампов для добавления в текущем или выбранных пользователем файлах или без такового;
- кнопка «Добавить чертежи» позволяет добавлять в дерево новые листы/документы с одновременным автоматическим добавлением объектов, зданий и томов, если они отсутствуют в базе данных программы. Если аналогичные тома в аналогичных зданиях и объектах уже существуют, листы/документы будут добавлены в соответствующие тома, если они не добавлялись туда ранее;
- кнопка «Добавить в том» позволяет добавлять любые листы/документы к выделенному в дереве узлу тома или объекта; этот режим рекомендуется использовать для добавления листов/документов, у которых не заполнены графы 1-3 основной надписи;
- кнопка «Показать штамп» при щелчке по ней левой кнопкой мыши отобразит основную надпись выделенного в дереве листа/документа, а при щелчке правой кнопкой мыши отобразит весь чертёж;
- кнопка «Открыть папку» открывает папку, в которой расположен выделенный в томе лист/документ.
Заполнение граф
Для заполнения граф основной надписи в программе предусмотрена соответствующая форма, примерно повторяющая расположение граф на чертеже.
В ней отображаются сведения о чертеже, выделенном в дереве объектов. Если ни один узел на уровне чертежей не выделен, отображаются данные первого чертежа выделенного тома или объекта. Если не выделен ни один том или объект, отображаются данные первого в дереве объектов чертежа.
Соответствие между элементами управления формы и графами основной надписи приведено на рисунке выше.

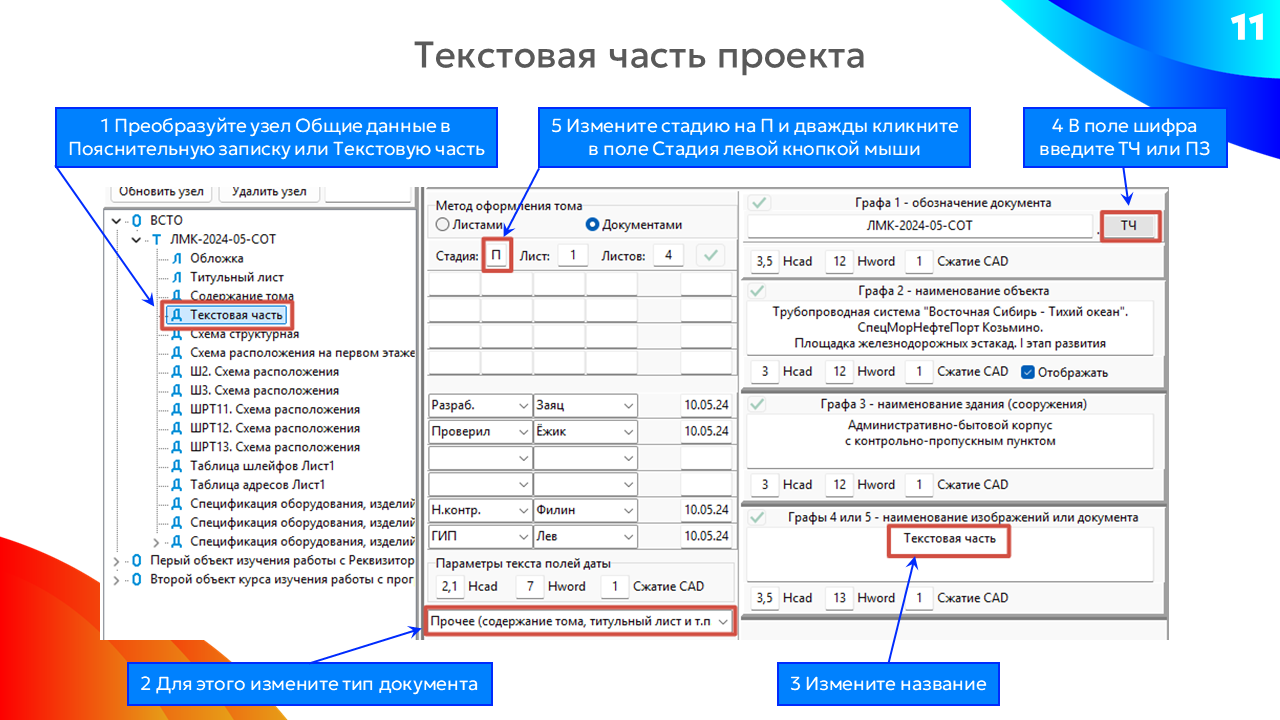

Заполнение граф
- Каждый лист/документ можно настроить индивидуально через форму программы. Перемещение между листами/документами выполняется либо кликами по узлам дерева объектов, либо навигационными клавишами формы;

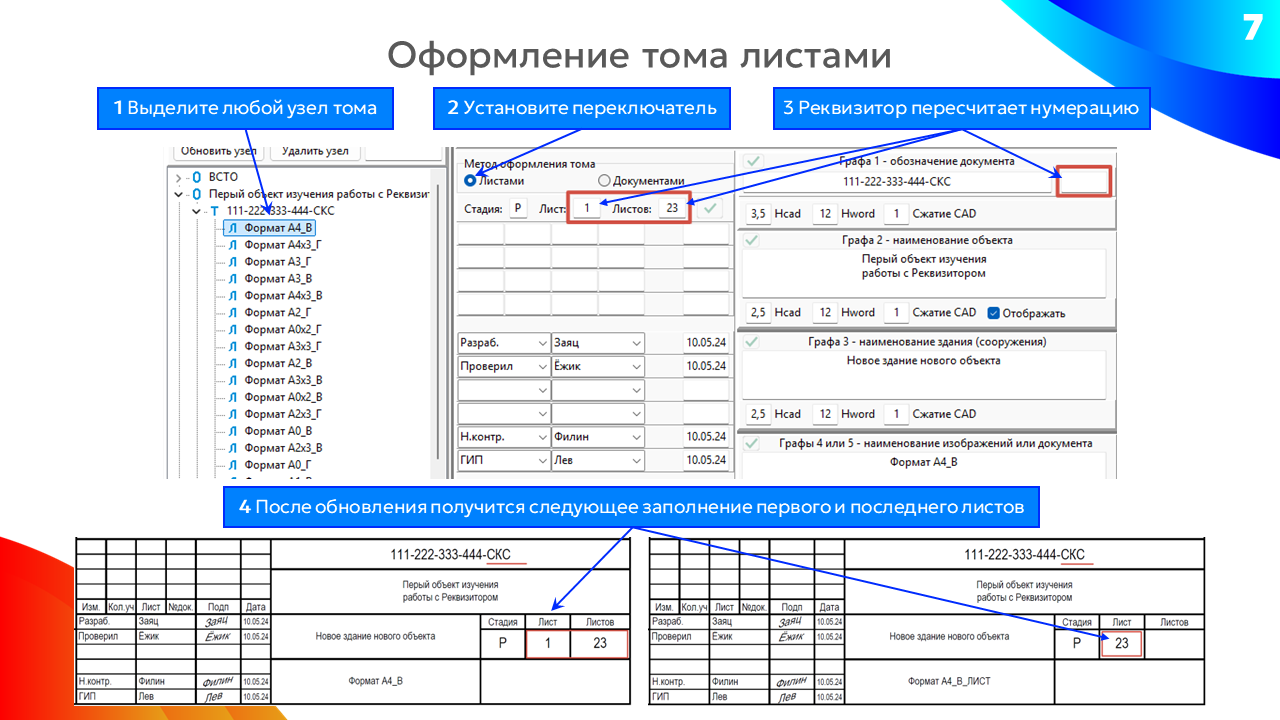

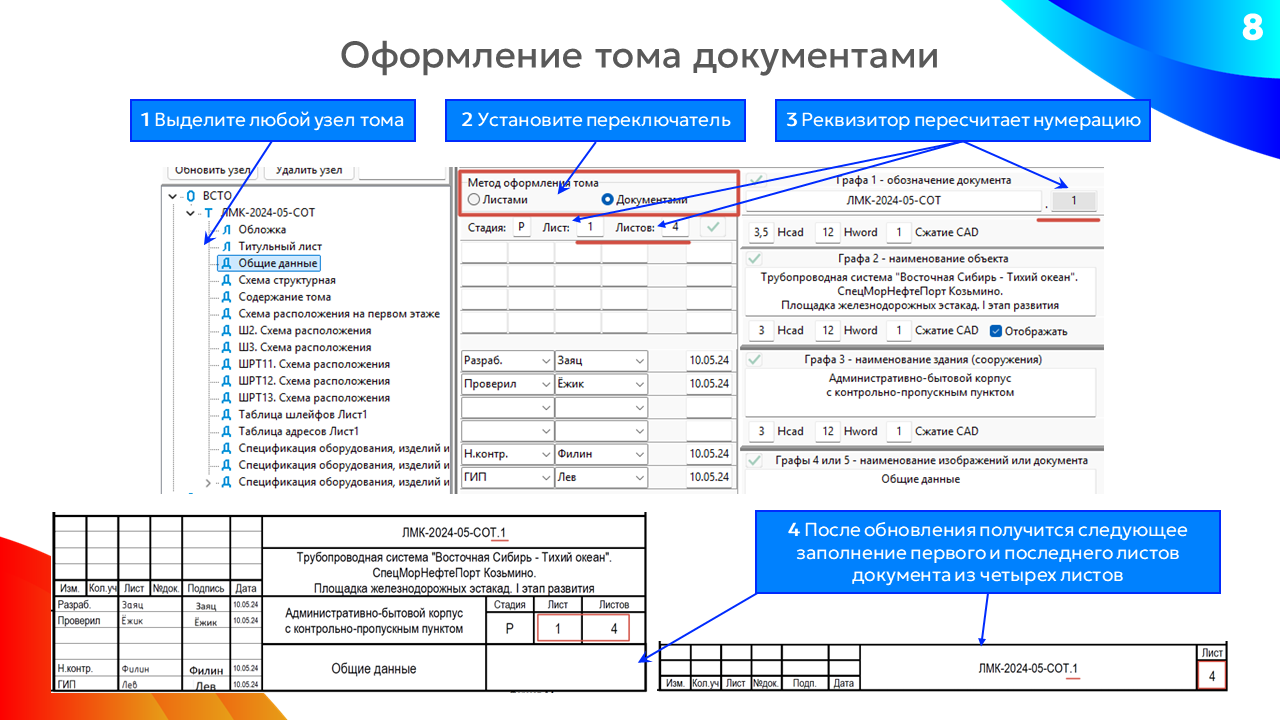

- Переключатель «Метод оформления тома» используется для автоматической перенумерации граф 1, 7 и 8;
- Кнопка «Применить» позволяет копировать содержимое граф текущего чертежа во все чертежи данного тома;
- Двойной клик по любому полю позволяет копировать содержимое только этого поля во все чертежи данного тома;
- Добавленные значения полей 10 (характер работы) и 11 (фамилии) в момент выхода из ячейки сохраняются в базе данных и добавляются во все списки выбора.

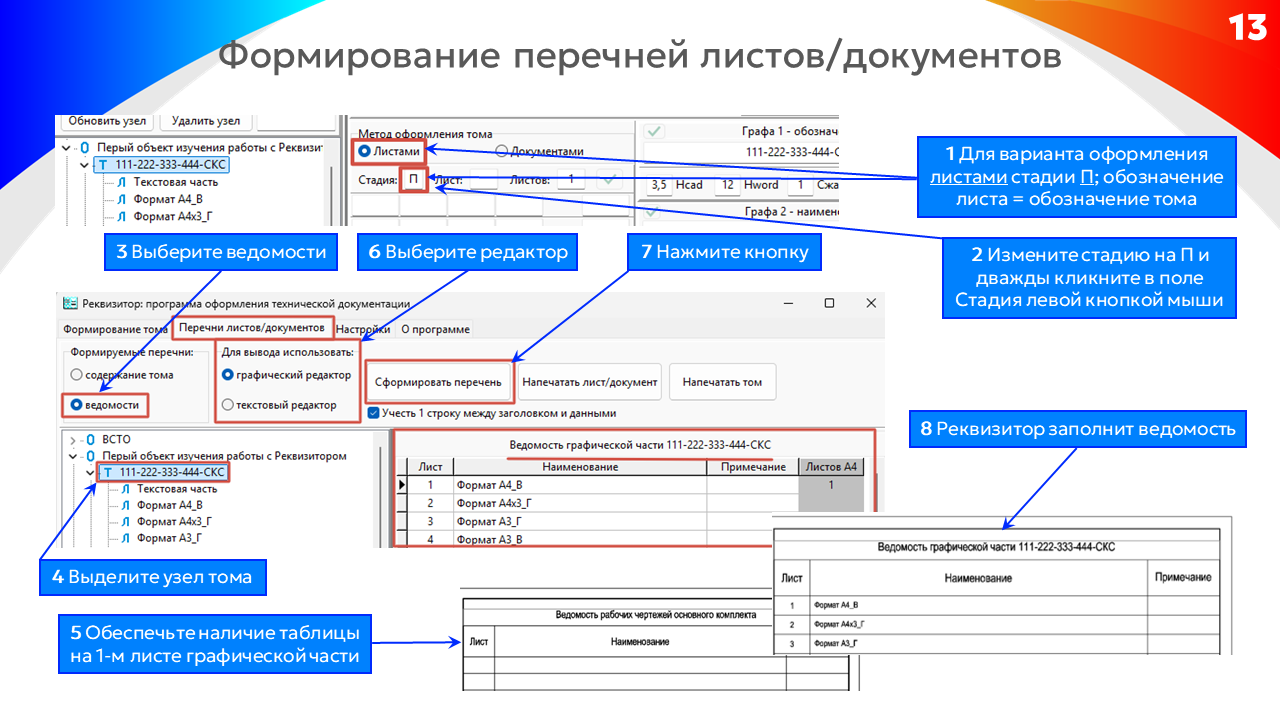

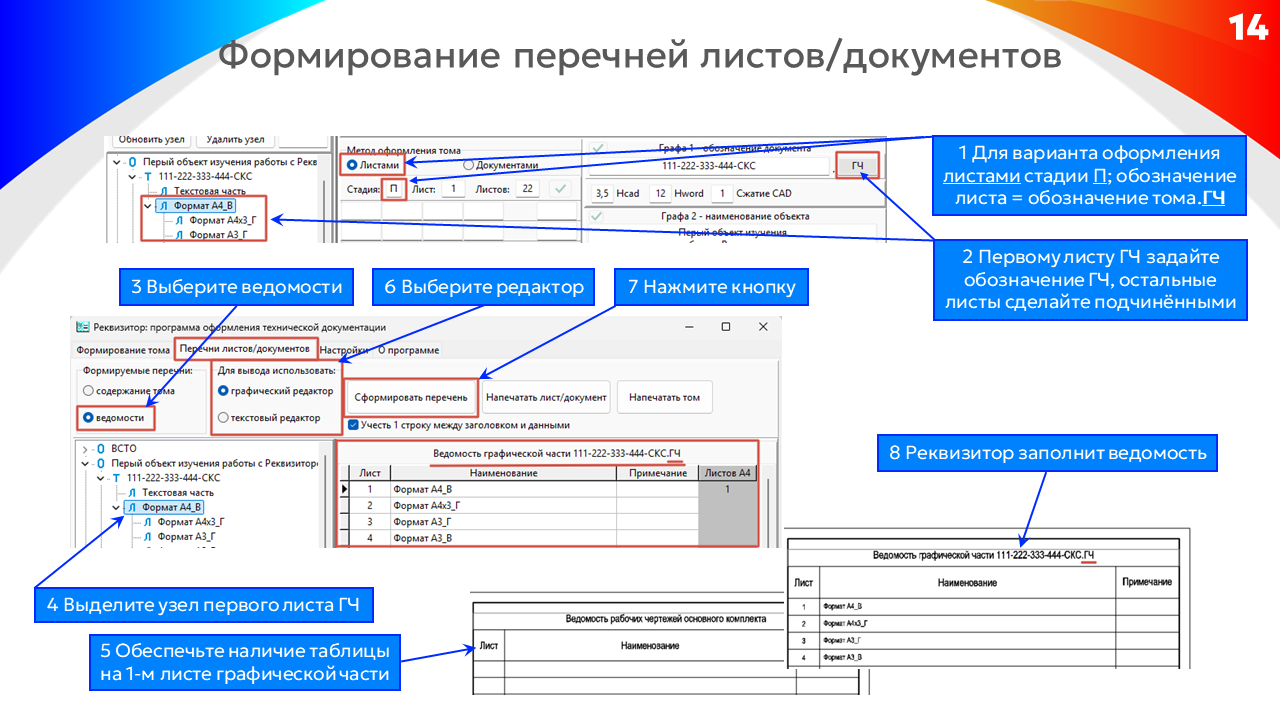

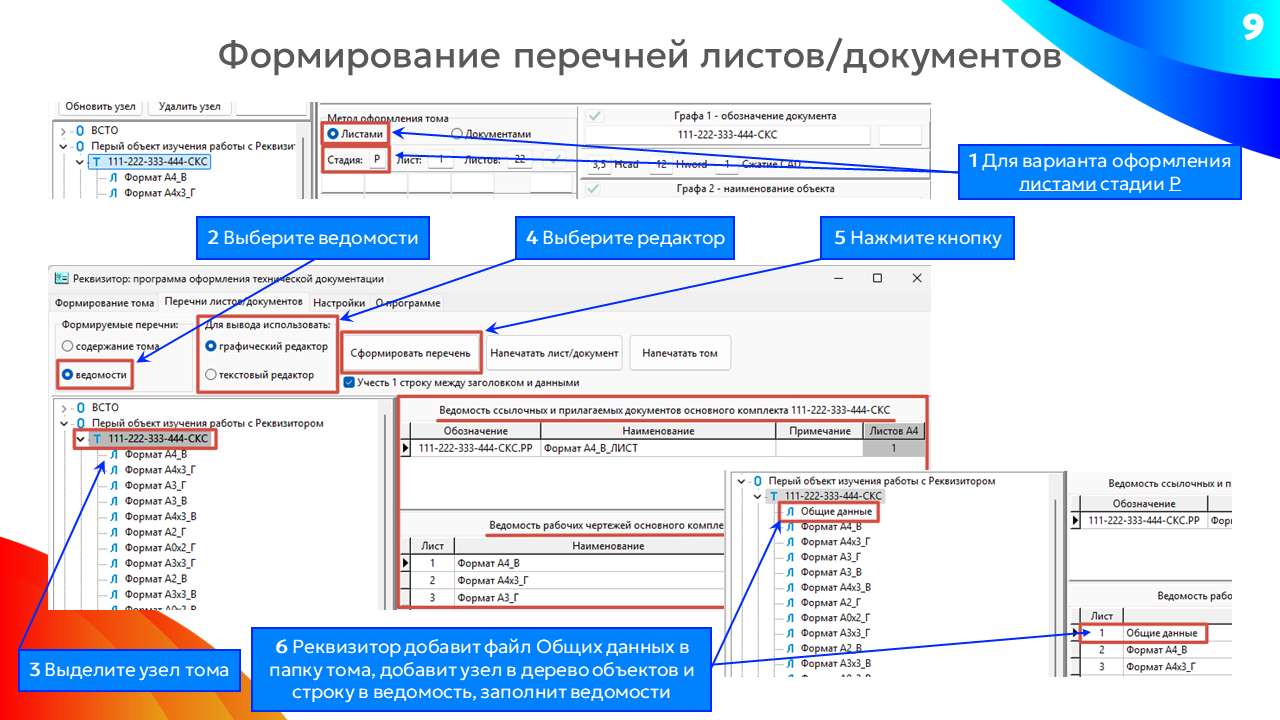

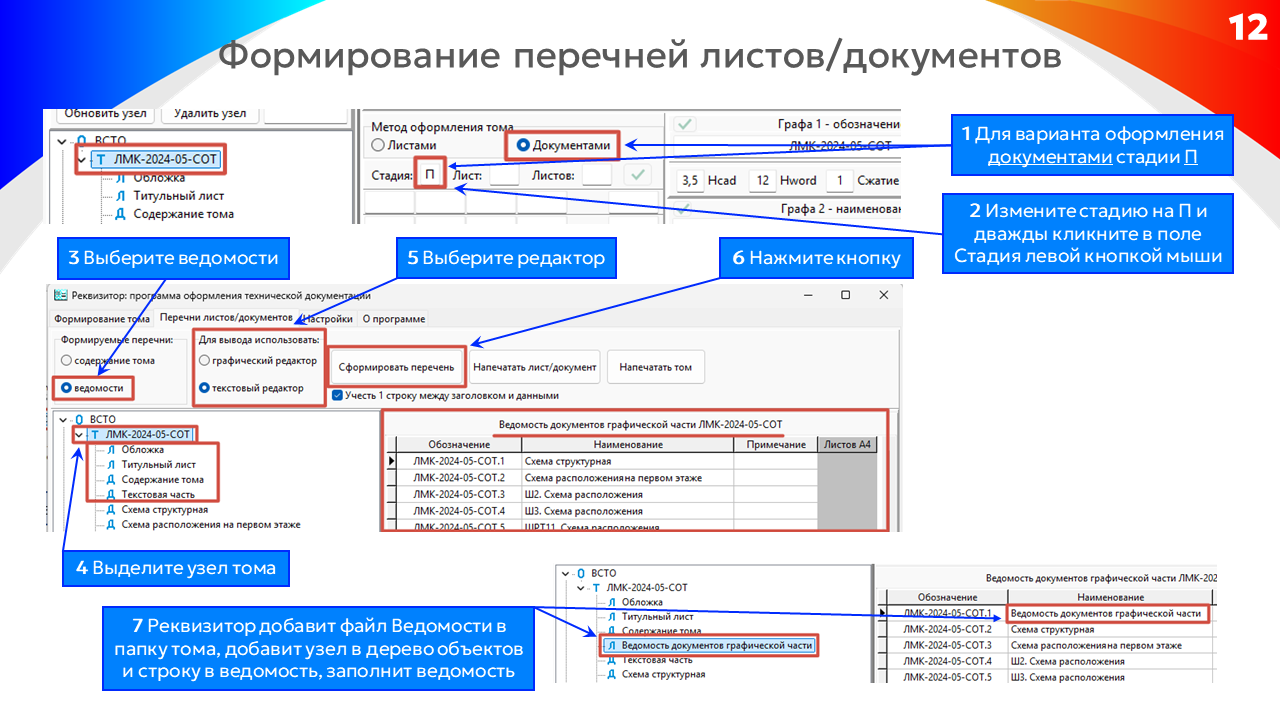

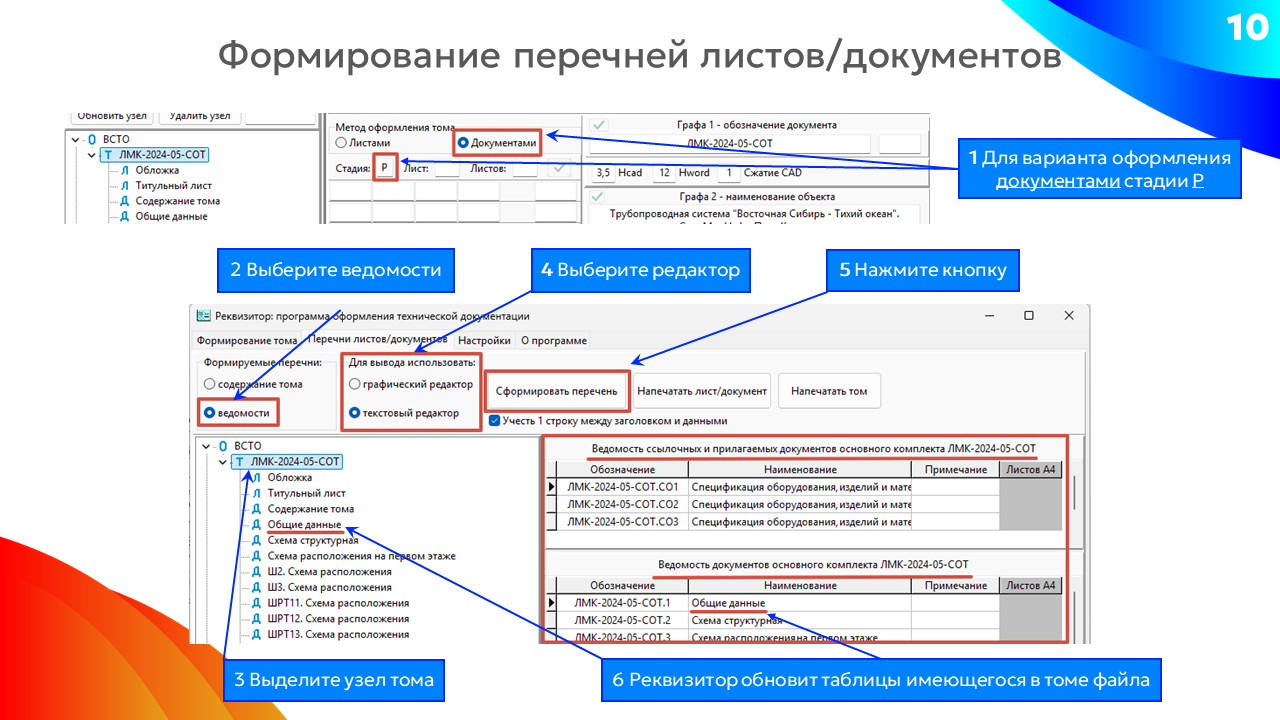

Перечни листов/документов
- Сформированная в основном режиме работы программы последовательность расположения листов/документов при переходе на вкладку «Перечни листов/документов» может быть выведена в различные перечни, отображаемые в таблицах;
- Для работы с перечнями служат следующие элементы управления:
- Переключатель «Формируемые перечни» служит для перехода от работы с содержанием тома к работе с ведомостями общих данных;
- Переключатель «для вывода использовать» позволяет выбрать текстовый или графический редактор для заполнения соответствующих таблиц;
- Кнопка сформировать перечень начинает процедуру заполнения таблиц;
- Кнопка напечатать лист/документ служит для вывода на печать выделенного в дереве узла;
- Кнопка напечатать том служит для вывода на печать выделенного в дереве тома документации;
- При использования штатных таблиц nanoCAD, содержащих невидимую строку после заголовка, следует установить флаг в элементе учесть 1 строку между заголовком данными;
- При оформлении тома листами формируется ведомость рабочих чертежей основного комплекта, а при оформлении документами – ведомость документов основного комплекта.
Печать
Программа позволяет выполнить печать документации двумя способами:
- после обновления основной надписи, если в настройках установлен флаг «Печатать при обновлении»;
- нажатием кнопки напечатать лист/документ или напечатать том на вкладке «Перечни листов/документов» для печати выделенного в дереве объектов узла.
- Для печати в nanoCAD используется «встроенный pdf-принтер». Печать в AutoCAD пока не реализована. Печать из Word не выполняется по причине отсутствия в нём указанного выше принтера.
- Программа может использоваться для печати чертежей, которым не были заданы параметры печати, в том числе множества разноформатных чертежей из пространства модели.
Автоматическая печать предварительно ненастроенных чертежей из пространства листа, созданных в AutoCAD, при печати из nanoCAD не всегда корректна. Рекомендуется следующая последовательность действий:
- в поле «настройки печати» установить переключатель в положение «можно изменять»;
- выполнить печать тома документации, проверить результат;
- если какие-то листы напечатаны некорректно, изменить «настройки печати» для получения приемлемого результата.
Настройки программы
- Наилучший эффект даёт использование программы с блоками штампов, выполненными с использованием атрибутов. В этом случае не требуется указывать блоки для обработки, программа берёт их имена из списка. Скорость обработки таких блоков выше;
- В качестве дополнительного режима программа может обрабатывать блоки, выполняя необходимые надписи текстовыми примитивами: многострочный текст для граф 2-5, однострочный текст для всех остальных;
- Переключение режимов обработки выполняется переключателем «Реквизиты в dwg-формате выполнены»;
- Переключатель «настройки печати» позволяет запретить программе изменять настройки, выполненные проектировщиком, разрешить изменять настройки в модели или везде. Описание режимов приведено ранее в разделе «печать» данного руководства;
- Переключатель «имя одиночного pdf-файла» позволяет выбрать один из трёх вариантов присвоения имени создаваемому pdf-файлу чертежа:по обозначению листа/документа;
- По наименованию листа/документа;
- По имени dwg-файла чертежа.
Структура атрибутов dwg-файла
- Структуру атрибутов блоков, обеспечивающую работу программы, можно посмотреть в редакторе блоков;
- Имена блоков соответствуют номерам граф по ГОСТ Р 21.101-2020. Если графа многострочная (графы 10-19), в имя атрибута добавляется номер строки (нумерация сверху вниз);
- Атрибуты граф 2-4 многострочные, все остальные однострочные.
Структура закладок doc (docx) файла
- Структура закладок doc(docx)-файла для основных надписей соответствует приведённой выше структуре атрибутов блока;
- Имена закладок не могут начинаться с цифры, поэтому в качестве первого символа в имени закладки используется буква Г (графа), например «Г3, Г8»;
- На первом и последующих листах используются основные надписи разной формы: Ф3(Ф5) на первом листе, Ф6 на последующих. Для ячеек, присутствующих на разных листах, в имени закладки добавлен номер листа, например «Г1_1, Г1_2» – графа 1, первый и последующие листы; «Г174_1, Г174_2» – графа 17, строка 4, листы 1 и 2;
- Все перечисленные закладки можно найти в шаблонах, идущих в комплекте с программой. Для настройки собственных шаблонов необходимо вставить в них соответствующие закладки по описанной выше системе.
